Объект строительного обследования: жилая многоквартирная застройка
Адрес проведения экспертизы: г.Москва
Цель обследования: строительно-техническая экспертиза по исследованию жилой многоквартирной застройки.
Экспертное исследование многоэтажного дома с помещениями административно-бытового и общественного назначения проходил в три связанных между собой этапа:
- подготовка к проведению технического осмотра (изучение документов Заказчика);
- технический осмотр (визуальный);
- составление экспертного заключения.

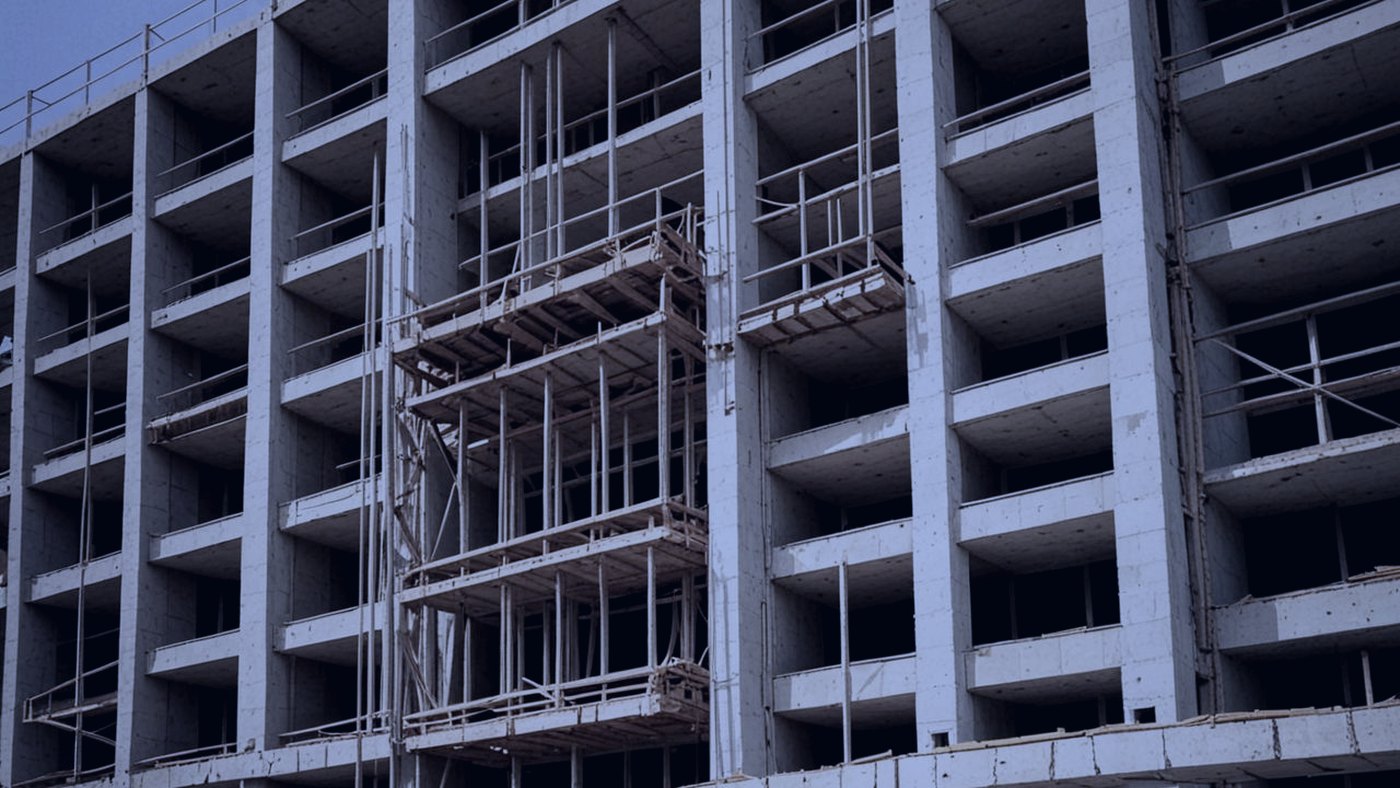

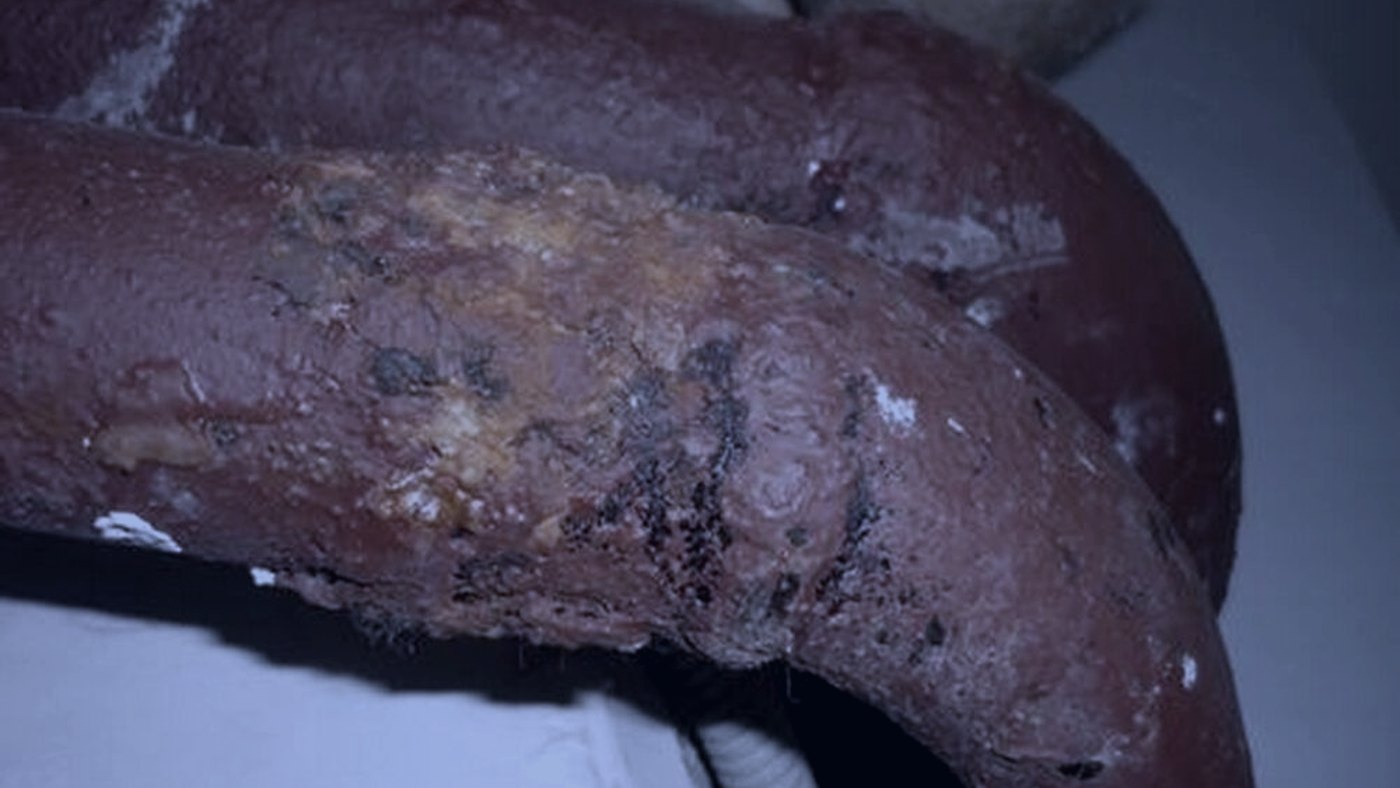

При визуальном осмотре выявлялись и фиксировались видимые дефекты и повреждения, производилась фотофиксация элементов.
При техническом осмотре кирпичной кладки с целью проверки состояния ее безопасной эксплуатации кирпичной кладки жилого дома в секциях №1 и №2 1-4 этажи, секции №3 и №4 1-4 этажи, секция №1 6-й этаж установлено следующее:
Жилой дом — 9-и секционный, 9-ти этажный, с подвалом. Секции жилого дома сдвинуты в плане относительно друг друга с размерами 39,7х14,6+37,94х17,15+40,7х15,7+37,94х14,6м.
Высота здания от планировочной отметки проезда до уровня подоконника последнего жилого этажа – 28,2м, высота верхней точки строительных конструкций – 33,5м.
Высота этажей: подвала — 2,3 м; 1-го жилого и последующих — 2,9 м; 9-го – 3,5.
Здание разделено по секциям деформационными швами.
Связь между этажами в каждой секции предусматривается при помощи лифтов и лестничной клетки.
Наружные стены — согласно СНиП 23-02-2003 «Тепловая защита здания», с учетом сбережения теплоэнергии наружные стены выше отм.+0,000 запроектированы многослойные.
Ограждение балконов выполнены из кирпича строительного полнотелого одинарного М-150 (ГОСТ 530 и ГОСТ 5158).
Стены с первого этажа и выше поэтажного опирания по монолитному перекрытию выполняются из полнотелых газоблоков СКЦ-1РГ 01/01 (ГОСТ 6133-99) Плотность блоков 800-1400 кг/м3 Морозостойкость F50 на цементно-песчанном растворе с тщательным заполнением швов на всю толщину (без пустошовки).
Перегородки – газобетонные блоки СКЦ-1РГ 01/01 (ГОСТ 6133-99), плотность блоков 800-1400 кг/м3, морозостойкость F50 на цементно-песчанном растворе с тщательным заполнением швов на всю толщину (без пустошовки) и пенобетонных блоков плотность блоков 300-1200 кг/м3, морозостойкость F35 на цементно-песчанном растворе с тщательным заполнением швов на всю толщину (без пустошовки).
Заключение строительного эксперта по обследованию застройки
Работы по возведению перегородок из пенобетонных блоков следует осуществлять в соответствии с технической документацией, которая содержит:
- указания по виду материалов, применяемых для возведения перегородок, включая проектную марку по прочности, а также объёмную массу (объемный вес) и отпускную влажность;
- данные по марке и составу раствора для производства работ в летнее и зимнее время, а также вид вяжущего;
- данные по способу кладки и мероприятия, обеспечивающие прочность и устойчивость конструкций перегородок в стадии возведения;
- осуществлять производственный контроль качества работ по устройству кирпичной кладки и кладки пенобетонных блоков в зданиях и сооружениях, который включает в себя входной контроль рабочей документации и используемых материалов и конструкций, операционный контроль технологических процессов и приёмочный контроль выполняемых работ;
- операционный контроль должен осуществляться в ходе выполнения строительных процессов и производственных опера-ций и обеспечивать своевременное выявление дефектов и принятие мер по их устранению и предупреждению;
- в процессе работы мастер должен следить за тем, чтобы блоки, раствор и арматурная сетка соответствовали указанным в проекте, а также проверять правильность привязки и качество швов кладки, вертикальность, горизонтальность и прямолинейность поверхностей и углов, качество поверхности кладки;
- периодически проверять толщину швов.
Для этого измеряют пять-шесть рядов кладки и определяют среднюю толщину шва, например, если при замере пяти рядов кладки стены ее высота оказалась 400 мм, то средняя высота одного ряда кладки будет 400:5 = 80 мм, а средняя толщина шва за вычетом толщины кирпича составит 80 — 65 = 15 мм. В соответствии с п. 7.6 СНиП 3.03.01-87 «Несущие и ограждающие конструкции» средняя толщина горизонтального шва кирпичной кладки должна составлять — 12 мм, допустимые отклонения -2;+3 мм; вертикального шва — 10 мм (-2;+2 мм). При этом толщина отдельных вертикальных швов должна быть не менее 8 и не более 15 мм, горизонтальных не менее 10 и не более 15 мм. Утолщение швов против предусмотренных правилами можно допускать лишь в случаях, оговоренных проектом, при этом размеры утолщенных швов должны указываться в рабочих чертежах (Фото 5, 6);
Тип кладки и система перевязки должны быть указаны в проекте с учетом требуемой прочности кладки, конструктивных особенностей стен и ее совместной работы с другими конструкциями. Внутренняя поверхность стены должна быть обязательно оштукатурена (СНиП 3.03.01-87); все швы наружного и внутреннего слоя стен пенобетонной кладки следует тщательно заполнять раствором с затиркой внутренних швов; для выравнивания вертикальности стены кирпичной кладки использовать арматурную сетку, после чего заштукатурить.
На прочность и устойчивость конструкций перегородок, данные нарушения не оказывают существенного влияния и могут эксплуатироваться при ликвидации выявленных нарушений.
В дальнейшем при проведении работ:
- проверять толщину швов перегородок каждые пять — шесть рядов кладки и определять среднюю толщину шва. Утолщение швов против предусмотренных правилами можно допускать лишь в случаях, оговоренных проектом, при этом размеры утолщённых швов должны быть указаны в рабочих чертежах;
- вертикальность поверхностей и углов проверять уровнем и отвесом не реже двух раз на каждом ярусе кладки. Если будут обнаружены отклонения, не превышающие допускаемые, то их исправляют при следующей кладке яруса или этажа;
- горизонтальность рядов контролировать правилом и уровнем не реже двух раз на каждом ярусе кладки, определяют величину отклонения кладки от горизонтали. Если она не превышает установленного допуска, отклонение устраняют в процессе последующей кладки.
Конструктивные решения наружных стен должны обеспечивать требуемые прочность и устойчивость при возведении, эксплуатации. Несущая способность стен устанавливается расчетом по СНиП II-22-81.
Для наружных стен использоваться кирпич и камни керамические по ГОСТ 530-2007 осуществлять надлежащий строительный и лабораторный контроль.
При монтаже конструкций фасада не допускать крепления несущих элементов к элементам кладки стен из кирпича и пено-бетонных блоков.
Крепление несущих конструкций фасада выполнять к монолитным элементам жилого дома. «Скользящие» элементы конструкции фасада допускается крепить к кладке при строгом выполнении работ согласно схеме№1 проектной документации. Отступления от проектной документации не допускаются. Усилить кирпичную кладку лоджий, металлическими стойками, к которым будут крепиться витражи. Работы выполнять на основании технологической карты. Вести технический надзор за выполнением работ. По результатам контроля технологических процессов составляются акты освидетельствования скрытых работ.
В процессе подготовки монтажных работ проверить готовность рабочей поверхности фасада здания, конструктивных элементов фасада, средств механизации и инструмента к выполнению фасадных работ.
Обязательно ведение журнала технического надзора (СНиП 3.01.01-85)
Ведение и хранение журнала технического надзора обязательно для всех объектов, независимо от их ведомственной подчиненности, характера работ и назначения зданий, журнал должен быть пронумерован, прошнурован, скреплен печатью. Журнал подлежит обязательному хранению на стройплощадке.
Эксплуатация фасада должна производить согласно СП 28.13330.2012 (Актуализированная редакция СНиП 2.03.11-85).
