Обследование конструкций АЗС

Конструкции АЗС работают в агрессивной среде: антифризы, соли, удары, вибрации от транспорта.

Экспертное обследование фундамента и каркаса навеса над АЗС. Экспертиза фундамента проводилось с помощью измерителя прочности стройматериалов ИПС – МГ 4.01.

На объекте

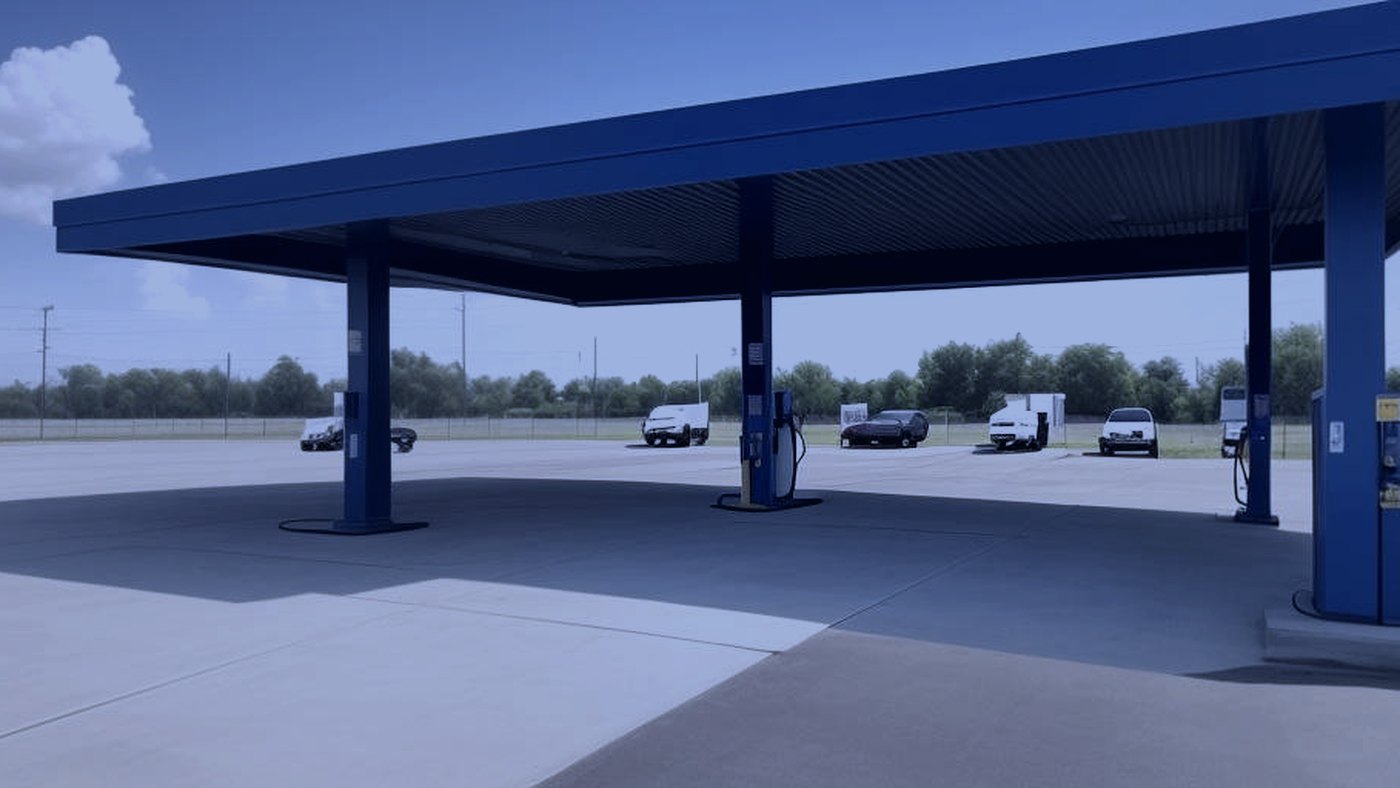

Навес и его анкерные группы — зона особого внимания: коррозия и ослабление креплений.

На натуре типично фиксируем: 2.При визуальном осмотре выявлялись и фиксировались видимые дефекты и повреждения, производилась фиксация элементов; Грунты согласно СНиП 2.03.11-85, неагрессивны к бетонам марок W4 и к железо¬бе¬тон¬ным конструкциям. Грунты обладают высокой агрессивностью по отношению к стали и к алюминиевым оболочкам кабеля, к свинцовым оболочкам кабеля грунты проявляют среднюю коррозионную активность; Марка бетона фундаментной плиты навеса определена методом ударного импульса, соответствует В40 (М500). Конструкция монолитная, на момент обследования не имеет повреждений, сколов, трещин; Металлические конструкции АЗС не деформированы. Металлические колоны по вертикали не имеют отклонений; Металлические колонны не имеют повреждений. Колонны имеют запас достаточной прочности.

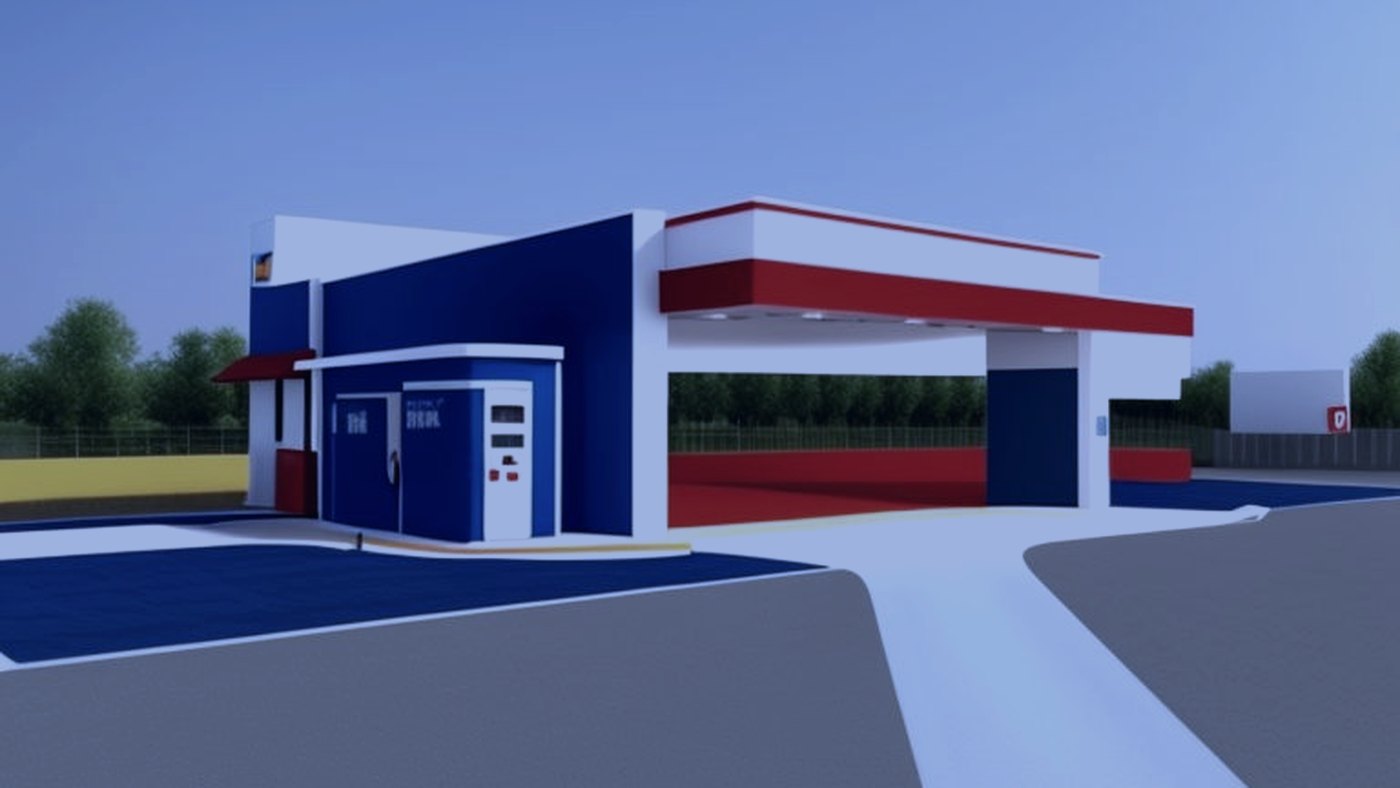

Навес выполняет роль защитной конструкции от внешних осадков, по торцам навеса расположена реклама фирмы, которой принадлежит АЗС.

Что фиксируем

• Навес: стойки, балки, связи
• Коррозия и крепления
• Операторная: каркас/стены
• Покрытия и кровля
• Деформации от эксплуатационных нагрузок
• Огнезащита металлоконструкций (по задаче)
• Категория состояния
• Рекомендации

Задача → риск → документ

Задача	Риск	Что выдаём
Плановый контроль	Пропуск коррозии	Акт состояния
После удара/ДТП	Повреждение стойки	Фиксация
Реконструкция	Усиление	База для проекта
Суд/страхование	Спор	Заключение (73-ФЗ)

4.Инженерно-геологические изыскания для обоснования строительства АЗС. Были выполнены работы по разбивке и привязке 6-ти точек горных выработок, по вибрационному бурению скважин в количестве 60 метров, по отбору 12-ти проб ненарушенной структуры и 15-ти бороздовых проб. Бурение скважин осуществлялось буровой установкой АВБ-2М диаметром 128мм. После окончания бурения скважины были тампонированы.

По совокупности факторов инженерно-геологические условия исследуемого участка¬ относятся к средней категории сложности.

Работы планируем с учётом режима станции, без лишней остановки, если это безопасно.

Методика по теме «Обследование конструкций АЗС» опирается на визуальный и инструментальный осмотр с фотофиксацией, сопоставление с проектом и договором (если переданы) и нормы: ГОСТ 31937-2024, СП 13-102-2003, нормы по металлоконструкциям. Адреса и персональные данные заказчиков в публичном тексте не указываем — только технические факты.

Для «Обследование конструкций АЗС» на объекте идём от общего к узлу: сначала схема конструкций и следы повреждений, затем локальные замеры раскрытия, влажности, отклонений и состояния креплений.

В отчёте разделяем устранимые дефекты отделки и дефекты, влияющие на несущую способность или безопасную эксплуатацию: путать их нельзя — разный приоритет и разный бюджет.

Если без локального вскрытия нельзя подтвердить состав узла (пирог стены, крепление, скрытая гидроизоляция), согласуем вскрытие и восстановление с заказчиком; скрытые слои не угадываем «по опыту».

Результат пригоден и для планирования ремонта, и для досудебной претензии: есть факты, нормы и воспроизводимая методика. При судебной задаче оформляем реквизиты с учётом 73-ФЗ.

Сроки и состав уточняем после короткого запроса: цель документа, доступность зон, наличие проекта, предыдущих актов и режима эксплуатации объекта.

Фотофиксацию ведём с масштабом и привязкой к плану/осям, чтобы повторная проверка могла найти тот же узел без догадок.

Если заказчику нужен только локальный ответ (одна зона, одна система), не раздуваем обследование до «всего здания» — но проверяем, не выходит ли дефект за пределы заявленной зоны.

По итогам даём категорию технического состояния по ГОСТ 31937-2024 (когда задача это требует) и понятный порядок работ: что срочно, что планово, что мониторить.

Инструментальный блок подбираем под тему: лазерный дальномер и уровень, влагомер, ультразвук/склерометр по бетону, тягомер для вентиляции, тепловизор — по согласованию и задаче.

Не смешиваем в одном абзаце выводы по разным контурам: конструкции, отделка, инженерия. Каждый контур — свои дефекты и свои меры.

В геологическом строении территории изысканий, исследованной до глубины 10,0 м, принимают участие насыпные грунты (tQIV) и среднечетвертичные флювиогляциальные отложения (fQII).

Нормативные и расчетные (при 0.85 и при 0.95) значения основных физико-механических показателей грунтов, выделенных ИГЭ, приведены в таблице № 2.

Подземные воды в период изысканий были вскрыты на глубине 3,0-3,3м. Водовмещающими грунтами являются флювиогляциальные пески. Воды пресные, по химическому составу гидрокарбонатно-хлоридно-магниево-кальциевая, по отношению к бетону марки «W4» неагрессивные. Грунтовые воды проявляют среднюю коррозионную агрессивность к стали, алюминию и свинцу.

Весной во время половодья и в весенне-осенний период во время паводковых дождей возможно образование грунтовых вод типа верховодки.

В составе фиксации по теме отдельно проходим: Навес: стойки, балки, связи; Коррозия и крепления; Операторная: каркас/стены; Покрытия и кровля; Деформации от эксплуатационных нагрузок; Огнезащита металлоконструкций (по задаче).

Типовые сценарии заказчика: Навес — Стойки и анкера.; Коррозия — Узлы в агрессивной среде.; Эксплуатация — Без остановки — по возможности. Каждый сценарий требует своего акцента в обследовании и в формулировках вывода.

Типовые задачи

Маршрут работ

Нормативная база

ГОСТ 31937-2024, СП 13-102-2003, нормы по металлоконструкциям. Допуски специалистов — в реквизитах заключения и на странице заявки.
