Стропильная система не имеет прочного сопряжения элементов деревянных конструкций (См. Приложение № 1, фото № 31-34): брусчатые стойки и стропильные ноги опираются неполной поверхностью торцевых плоскостей опор – зафиксированы зазоры до 10 мм., не обеспечивая, таким образом, надежное скрепление двух деревянных элементов, что не соответствует требованиям СНиП 3.03.01-87 Несущие и ограждающие конструкции – «5.11. При установке деревянных колонн, стоек и т. п., а также при стыковке их элементов необходимо добиваться плотного примыкания торцов сопрягаемой конструкции. Величина зазора в стыках с одного края не должна превышать 1 мм. Сквозные щели не допускаются». и требованиям ТТК. Устройство стропильной системы крыши из деревянных элементов
2.7. Стропильные ноги и подкосы из брусьев и бревен устанавливают в следующем порядке:
- производят разбивку на мауэрлатах проектного положения стропильных ног;
- выбирают в мауэрлатах гнезда;
- устанавливают инвентарные подмости;
- устанавливают стропильные ноги с опорой на коньковый брус и мауэрлат;
- после проверки правильности проектного положения всех установленных элементов стропильную систему скрепляют скобами и болтами.
- -места сопряжения стропильных ног дополнительно антисептируют.
2.8. Стропильные ноги и подкосы из досок устанавливают в следующем порядке:
- производят разбивку на мауэрлатах проектного положения стропильных ног;
- выбирают в мауэрлатах гнезда;
- устанавливают раздвижные инвентарные стойки и инвентарные подмости;
- укладывают элементы составных стропильных ног: нижний — на мауэрлат и в вилку раздвижной стойки, верхний — между верхними накладками и в вилку задвижной стойки;
- между ветвями первого составного элемента устанавливают болты, скрепляющие стропильную ногу с верхними накладками;
- заводят подкосы между нижними накладками и ветвями верхних элементов составных стропильных ног, устанавливают болты, скрепляющие подкосы с нижними накладками;
При осмотре чердачного помещения зафиксировано наличие замоченного минераловатного утеплителя (См. Приложение № 1, фото № 35,36) – требования СП 23-101-2004 “Проектирование тепловой защиты зданий.” не выполнено – «…ограждающие конструкции должны обеспечивать комфортные условия пребывания человека и предотвращать поверхности внутри помещения от увлажнения, намокания и появления плесени.»
Данный вид дефекта согласно классификатору основных видов дефектов в строительстве и промышленности строительных материалов является критическим.
|
208. |
Уложенный утеплитель замочен или толщина его менее проектной |
Критический |
Проверка на месте |

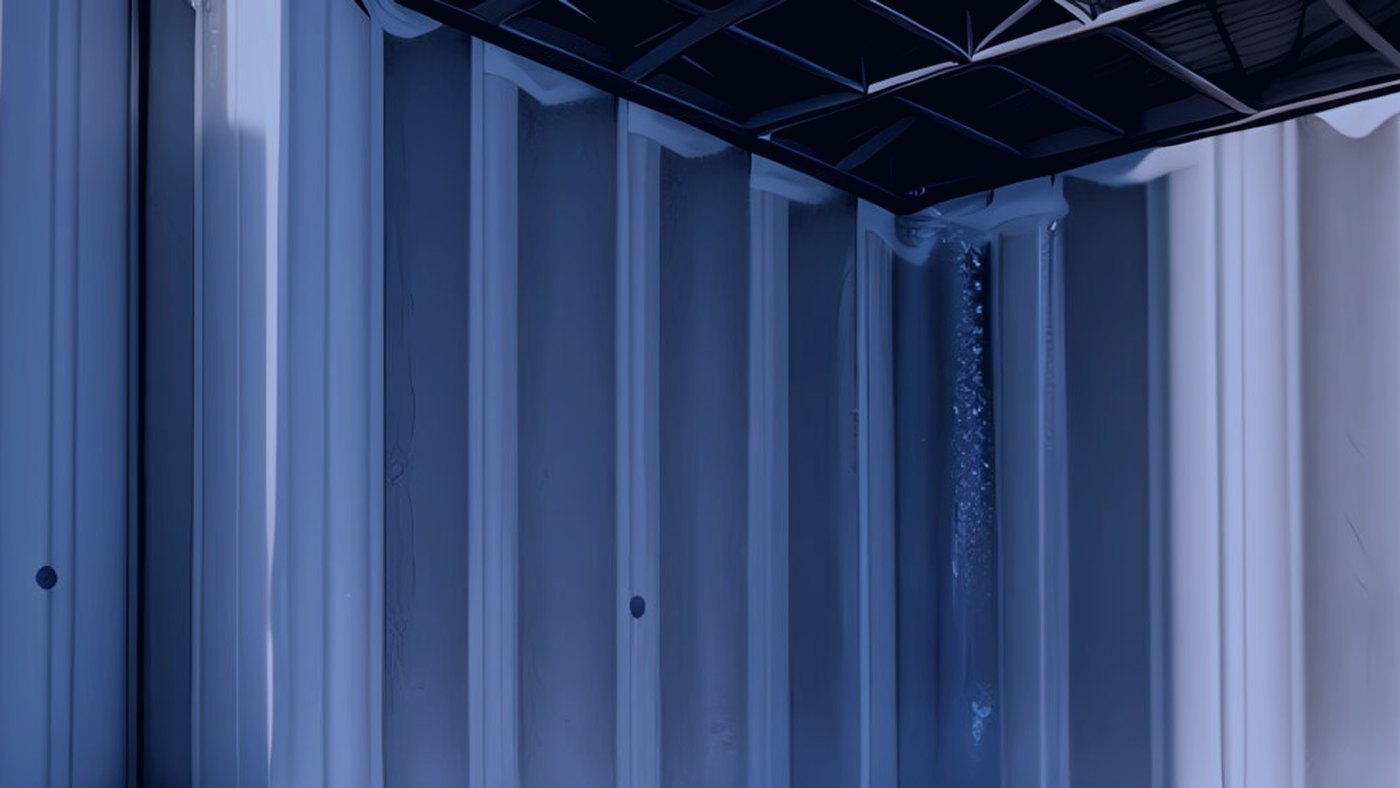

Отливы, узлы примыканий на кровле (в т.ч. на участках примыкания к вертикальным конструкциям) стыки листов металлочерепицы не обеспечивают требуемую защиту от атмосферных осадков – выполнены небрежно и образованием сквозных отверстий в глубь конструкции – просветы со стороны чердака (См. Приложение № 1, фото № 37-40), что не соответствует требованиям СНиП 3.04.01-87 Изоляционные и отделочные покрытия
–«3.4. До отделки фасадов дополнительно должны быть выполнены следующие работы: наружная гидроизоляция и кровля с деталями и примыканиями». При воздействии атмосферных осадков происходит вымачивание, с последующим проникновением в ограждающие конструкции здания,
и МДС 53-1.2001 Рекомендации по монтажу стальных строительных конструкций (к СНиП 3.03.01-87) – «11.11. Все продольные и поперечные стыки верхнего слоя кровли должны быть заделаны герметиком, за исключением тех случаев, когда продольный шов соседних листов закатывается в двойной фальцевый шов.
11.22. Все накладки горизонтальных и вертикальных стыков, а также угловые элементы панелей должны быть поставлены на герметик для исключения попадания влаги внутрь стыка».
2.27. В местах примыкания листов металлочерепица к вертикальным поверхностям (стены, трубы и т.п.) рекомендуется устанавливать планки стыков (рис.15).
Согласно требованиям СНиП 3.04.01-87 «Изоляционные и отделочные покрытия»:
ТРЕБОВАНИЯ К ГОТОВЫМ ИЗОЛЯЦИОННЫМ (КРОВЕЛЬНЫМ) ПОКРЫТИЯМ И ЭЛЕМЕНТАМ КОНСТРУКЦИИ
2.46. Требования, предъявляемые к готовым изоляционным (кровельным) покрытиям и конструкциям, приведены в табл.7.
Таблица 7
|
Технические требования |
Предельные отклонения |
Контроль (метод, объем, вид регистрации) |
|
Расположение полотнищ и металлических картин (в зависимости от уклона покрытия), их соединение и защита в рядовом покрытии, в местах примыканий и сопряжений в разных плоскостях должно соответствовать проекту |
Отступления от проекта не допускаются |
То же |
|
При приемке готовых изоляции и кровли необходимо проверять: для кровель из штучных материалов и деталей кровель из металлических листов: отсутствие видимых просветов в покрытии при осмотре кровли из чердачных помещений; |
Отступления от проекта не допускаются |
Технический осмотр, акт приемки |
Таким образом, выполненная конструкция крыши не обеспечит комфортных условий пребывания людей, не предотвратит поверхности внутри помещения от увлажнения, намокания и появления плесени, предусмотренные СП 23-101-2004.
