Результаты визуально-инструментального обследования конструкции подвесного потолка помещений:
Почти во всех помещениях выполнены подвесные потолки. По типу исполнения они в разных помещениях, разные.

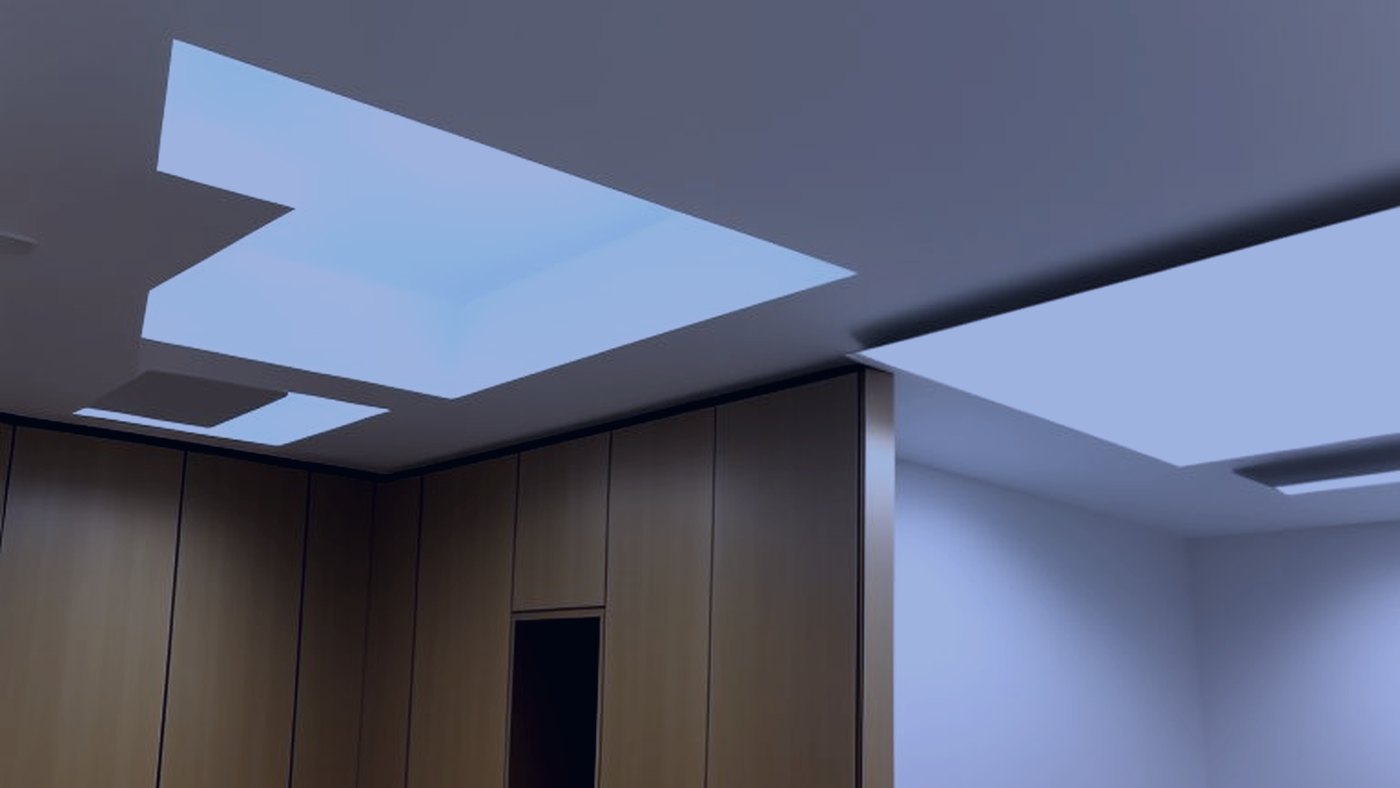

Потолки из гипсокартона выполнены на двух или трех уровнях согласно ВСН 28-95 Инструкция по технологии монтажа и отделке подвесных потолков индустриальными методами. На них оставлены специальные смотровые люки размером 600х600мм для обслуживания кабельного и вентиляционного оборудования согласно ВСН 28-95 «Инструкция по технологии монтажа и отделке подвесных потолков индустриальными методами», п. 11.4.11 (фото №1; 2).
Согласно замерам, потолки из гипсокартона местами вместо положенных 2-х слоев имеют толщину 3-4 слоя или до 36мм, что создает дополнительную нагрузку на несущую конструкцию потолка (фото №3), что является нарушением ВСН 28-95 «Инструкция по технологии монтажа и отделке подвесных потолков индустриальными методами».
За конструкцию подвесного потолка висят легкие светильники, что хоть и является нарушением ВСН 28-95 «Инструкция по технологии монтажа и отделке подвесных потолков индустриальными методами», п. 3.5, но не добавляет большую нагрузку (фото №4; 5).
Система подвесного потолка из гипсокартона имеет подвески из стальных стержней шпилек М8 и М6 имеющих длину примерно 1,2м. Верхний конец шпилек вкручен в латунные или стальные цанги в ж/б перекрытии, а нижний конец при помощи гаек присоединен к поддерживающим крестообразным соединительным деталям «крабам» (фото №6; 7). Такая конструкция подвесок, отличающаяся от стандартных подвесок из перфорированной полосы, видимо, применены по причине необходимости подвешивания на большом расстоянии от потолка (1,2м). Данное обстоятельство соответствует ВСН 28-95 «Инструкция по технологии монтажа и отделке подвесных потолков индустриальными методами», п. 2.11; 2.12; 2.13, и никак не ухудшает их несущую способность.
Обнаружены подвески, не имеющие вертикальное положение (фото №8-10). При наклонном положении подвесок создаются дополнительные внутренние напряжения в несущей конструкции и крепежных изделиях, которые могут привести нежелательным деформациям. Кривые подвески свидетельствуют об отсутствии их натяжении, они фактически не воспринимают никакую нагрузку. Вся нагрузка соответственно переходит на соседние подвески, создав в них перенапряжение.
Обнаружена подвеска, которая гибкой связью связана с кабельным лотком, что является нарушением ВСН 28-95 «Инструкция по технологии монтажа и отделке подвесных потолков индустриальными методами», п. 3.5 (фото №11).
Обнаружены участки, где соединяющие детали «крабы» на половину оторваны от несущего каркаса (фото №12-14) что является нарушением ВСН 28-95 «Инструкция по технологии монтажа и отделке подвесных потолков индустриальными методами», п. 2.11.
В помещении переговорной на подвесном потолке не понятно, с какой целью лежит газосиликатный блок размерами 600х300х200мм (фото №15), что является нарушением ВСН 28-95 «Инструкция по технологии монтажа и отделке подвесных потолков индустриальными методами», п. 3.3.
Потолки системы «Армстронг» одноуровневые и в основном выполнены согласно ВСН 28-95 Инструкция по технологии монтажа и отделке подвесных потолков индустриальными методами.
Обнаружены подвески, не имеющие вертикальное положение (фото №16-18). Кривые подвески свидетельствуют об отсутствии их натяжении, они фактически не воспринимают никакую нагрузку и как с подвесным потолком из гипсокартона, вся нагрузка переходит на соседние подвески, создав в них перенапряжение.
В помещении серверной панели потолка, выполненные из алюминиевых листов, самопроизвольно открываются под воздействием потока воздуха вентиляции технологического оборудования (фото №19; 20). По заверениям сотрудников, именно в этом помещении произошло частичное обрушение подвесного потолка. Под постоянным воздействием интенсивного потока воздуха от работы системы вентиляции действительно может привести к расслаблению подвесной конструкции потолка и не исключаются дальнейшие местные провисания и разрушения подвесного потолка. Вероятно, что конструкция подвесного потолка помещения спроектирована несоответствующая для данной вентиляционной системы с нарушением ВСН 28-95 «Инструкция по технологии монтажа и отделке подвесных потолков индустриальными методами».
Фото 1
Фото 2
Фото 3
Фото 4
Фото 5
Фото 6
Фото 7
Фото 8
Фото 9
Фото 10
Фото 11
Фото 12
Фото 13
Фото 14
Фото 15
Фото 16
Фото 17
Фото 18
Фото 19
Фото 20
