Проведенные измерения показали:

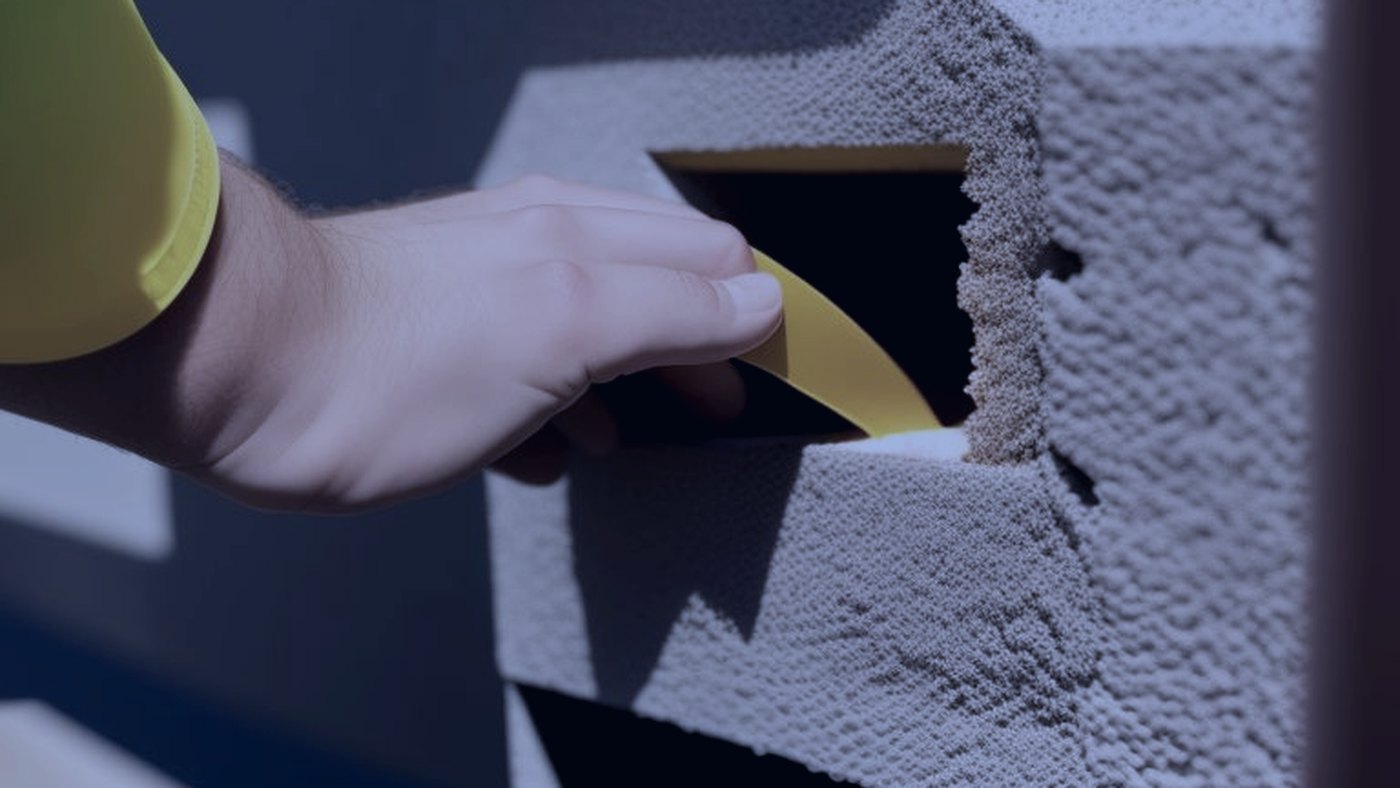

- Толщина горизонтальных швов, измеренная штангенциркулем, выборочно составила соответственно 9,7мм; 10,3 мм; 9,85 мм; 13 мм (по шву с металлической сеткой); 11,0 мм; 12, 0 мм при толщине шва 10 мм. Отклонения +/- 2-3мм допустимые и регламентируются нормами СП 13330.2012.
- Толщина вертикальных швов кладки из пустотелого кирпича, измеренная штангенциркулем составила: 10,6 мм; 8,8 мм; 19,6 мм; 25,0 мм; 20,0 мм; 24,0 мм; 25,0 мм.Отклонения по толщине достигают 15 мм, что не допускается нормативами.
- Ровность кладки из пустотелого кирпича, измеренная двухметровой рейкой и штангенциркулем, при допустимой 10 мм составила 5 мм, что соответствует нормам СНиП 3.03.01-87.
- Глубина заполнения швов цементным раствором, от верха кирпичной кладки измеренная штангенциркулем по вертикали составила соответственно: 105 мм; 31 мм; 130 мм; 56 мм, что свидетельствует о некачественном выполнении работ по кладке пористого кирпича. (заполнение швов раствором в кирпичной кладке произведено не полностью)СНиП 3.03.01-87
- Горизонтальность кирпичной кладки и вертикальность стен, измеренные строительным уровнем и определенные визуально по натяжению шнура для производства работ по кладке, соответствуют нормам СНиП 3.03 01-87 п. 7.90.
- Обследование используемых материалов при кладке стен. Раствор кладочный.
5.36 Контроль качества растворов производится в соответствии с ГОСТ 5802 и состоит из определения следующих основных показателей:
- подвижности растворной смеси;
- расслаиваемости растворной смеси;
- водоудерживающей способности растворной смеси;
- плотности растворной смеси и затвердевшего раствора;
- предела прочности на сжатие (марки) раствора;
- морозостойкости раствора.
Измеренная прибором ИПС МГ4, определяющем прочность на сжатие методом ударного, составила В 7,5, при требуемой прочности кладочной смеси по проекту В15. В большинстве случаев прибор прочность кладочного раствора не определял из-за большого разброса измеренных данных по значениям, что свидетельствует о неоднородности кладочной смеси по составу.
На фотографии виден песок, что свидетельствует о недостаточном перемешивании кладочной смеси, готовящейся в построечных условиях. При подобном приготовлении кладочного раствора, все показатели по контролю качества смеси невыполнимы. Применение такой смеси привело к плохому сцеплению между кирпичами в кладке (простенок в кирпичной кладке упал от небольшого приложения усилия, фото №2).
Застывшая смесь, легко разламывается и крошится пальцами рук, что свидетельствует о низком качестве применяемого для кладки кирпича песчано-цементного раствора.
Смеси подобного типа легко расслаиваются, не пластичны,( пластичность П/Ц раствора является необходимым критерием для кирпичной кладки).
Некачественно приготовленная смесь, не заполняет стыки в кирпичной кладке полностью, при расслаивании и оседании затрудняет возможность соблюдения толщины вертикальных швов в кладе из кирпича.
На фото (фото 1-9) отчетливо видна неравномерность вертикального шва в кирпичной кладке.
На фотографиях (фото 1-9) видно, что кладочная смесь плохо приготовлена, на момент укладки кирпича, отсутствует пластичность, песок для приготовления смеси не просеян.
На период перерыва производства работ, по укладке пустотелого кирпича и тем более при использованиив кладке теплоизолирующего материала, кладку следует накрывать от дождя.
В процессе проведения обследования кладки из пустотелого кирпича строящегося дома Заказчиком – эксперту был задан вопрос по гидроизоляции бетона полов.
Применение гидроизоляции из рулонных материалов с битумной мастикой в помещениях запрещается, поскольку в качестве пластификаторов битумной мастики используются смолы на фенолформальдегидной основе. После завершения строительства в помещениях, где они применялись появляется фон.
Необходимость в защите бетонного пола от влаги в помещении отсутствует.
Подобные материалы применяются при защите бетона в качестве гидрофобизатора в местах, где бетон имеет непосредственный контакт с землей.
Фото 1
Фото 2
Фото 3
Фото 4
Фото 5
Фото 6
Фото 7
Фото 8
Фото 9
